测量放线专项方案
1、编制依据
(1)《城市测量规范》(CJJ8-1999);
(2)《工程测量规范》(GB50026-2007);
(3)《施工测量技术方案》;
(4)本工程监理单位提供的高程基准点及轴线控制线。
2、测量仪器及人员配备
本标段工程施工测量拟配备如下测量设备及人员配备:
(1)测量配置(设备使用前经检测合格):
(A)DJJ2-2 激光定向经纬仪 2 台。
(B)ALL25A 自动水平仪 8 台,5 米塔尺 2 把
(C)笔记本电脑 2 台、台式机 2 台。
(D)30 米送检钢尺 4 把。
(2)人员配置:
观测员、记录员、前视员、校核者各 2 名。
3、测量技术方案
根据本工程的特点,其施工测量及观测原理遵循:控制测量→细部放样→竣工测量的测量流程进行。
依据地块项目水务中心办公楼精装修工程总包单位提供的测量控制点,按照使用方便、通视条件良好和点位固定可靠的原则在合适地段并有便于观测的位置布设平面和高程公用的控制点。
(1)精确定位
(A)室内立面图的分格及造型设计,在施工立面以实际发生的尺寸分配定位放线。
(B)对天花吊点进行精确放线,排列天花基础施工吊点、网格线,确保与风机盘管相联的风口与顶棚镶板相匹配。
(C)涉及到天花造型从地面引出控制线到天花后,还要在墙面弹出对应的标识控制线。
(D)墙面除了标高控制线和经复核后的+50mm 线外,墙面先弹出墙面造型的排版线。
(E)门边线处都弹出边线和所有待加工的内径控制线。
(F)天花跌级造型的定位,以地面中线坐标定位后,将天花跌级造型投影在地面上进行放线造型。

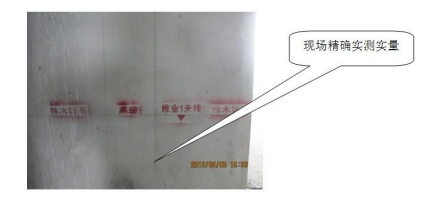

(2)现场测量放线
在对本工程相关技术文件了解熟悉、吃透后,并对总包单位移交的施工现场进行测量,并弹出基准线。根据设计要求,采用水准仪标识,激光水平仪定位法,标出各功能区域的实际标高定位。为此,拟由测量工程师担任测量放线组长。每一测量放线组长,均对其将展开的工作及时了解,并且熟练使用测量放线工具。施工组长对其工作进行抽检。发现异常情况立即落实查明。对参加测量、放线工人按公司质量体系进行培训,以确保测量、放线的准确性。
A、测量的主要内容包括:
(A)楼层的标高,建筑尺寸的复测。
(B)构筑物、梁、中心线复测,并计算出偏移尺寸。
(C)强弱电系统、消防系统等机电工程及其它天花上走管标高位置是否影响天花造型施工。
(D)地面平整度如何,是否需设找平层。
(E)砼墙、柱面垂直度如何,是否影响墙饰面施工等。
B、进行测量定位放线的其他注意事项如下:
(A)测量时使用水平测量仪、经纬仪等光学测量工具。
(B)根据测量仪进行网点测设,制定施工控制网点测量放线方案,其测量工作程序为先整体后局部。同时保证足够的测量网点,为施工测量和技术复核提供标志。
(C)根据平面合理划分功能区域,用清晰固定标志标定+1m 线。
(D)按照立面图的分格及造型,根据施工立面的实际尺寸定位放线。坐标定位后,将天花叠级造型投影在地面上进行放线。各定位点需进行复测。经设计师确认后进行施工。
(E)复测时对照区域位置逐一测量,并形成测量记录报告,弹出各类基准线。测量记录报告,按甲方规定的程序审批后,发至各有关部门。特别是设计组,将以此作为设计数据输入之一,成为设计施工详图的重要依据。测量设备必须校检,以保证测量数据的准确性。测量工作拟计划 3 天完成。为此,测量人员在入场前就必须对工程图纸非常熟悉及理解。测量工及有关施工员将在测量前 2 天熟悉施工图纸,以便入场展开工作更为顺利。
(3)高程测量
A、首先,在每次高程测量前对水准仪进行检测,使测量仪器在良好的状态下有效工作。
B、其次,在利用甲方交付的高程控制点引测加密点来进行实地测量,其原理就是“高差法”。主要是施测各个面(包括墙体、柱子)上的高程,再用基准高程减去各个部位的高程获取高差,从而得出所有测量点的高低起伏。
C、再次,高程测量不低于以下精度指标要求:
(A)外业采用往返观测。
(B)闭合差小于±20√Lkm。
观测数据超限时重测并分析相应的措施进行重测。
(4)平面控制测量
(A)平面控制测量包含垂直平面和水平平面。根据监理提供的控制点并结合现场实际情况,对平面控制点进行复测,结果符合室内装修施测范围。
(B)首先,利用施工图柱轴线设计尺寸进行平行线的控制轴线距离平移,然后把激光投线仪架设在用钢尺平移的轴线控制线的交点处,用动螺旋调置于投线仪的十字丝与平移线完全重合后检核另一条激光束线是否也完全重合,若完全重合就说明垂直平面的测量放线是符合规范要求的,若不重合偏差在±2mm 就进行重测。接下来就将投线仪的模式操作处于 4H 状态,再继续检查激光束射出的红外线和水准仪引测的高程基准线能合二为一,则说明水平平面同时也符合测量放线规范要求。
(C)控制点的计算成果作为细部放样的基准点,做好点位的保护和资料的提交。
控制点加密前首先按照先复核后利用的原则与测量监理共同复测已知点的精度,同时复核其资料和数据的准确性。
(5)施工测量放样工程
A、为了避免施工中各专业工程相交接的工作面上出现偏差而无法收口,首先须进行综合统一的测量放线,以保证本工程装饰质量。
B、施工人员于施工前,由施工技术人员现场进行技术交底,依据设计图纸用墨线划出装修物的位置,经技术人员勘查无误后,方可进行施工,一切尺寸准确性以图纸设计为准。
C、放样项目包括:
(A)楼层建筑标高;
(B)墙面材料分割线;
(C)预埋件定位线;
(D)龙骨定位线;
(E)门位置线:
(F)地面材料分割线;
(G)在室内工程地坪放样确定后,于施工范围内设置标准水平线,同时完成地坪高程差校对、墙面龙骨定位线及天花板高程弹线作业,以提供施工人员做为地坪及立面施工的微调依据。
D、配合监理工程师指示,于局部放样点钉以钢钉作为放样确认点。
(6)整理测量数据并提交资料
完成所有的测量数据后就将资料和数据装订成册并编制成文件逐一上报测量监理,必要时刻成光盘。
